Геофизики КФУ создали уникальную карту подземных трубопроводов одного из районов Татарстана
Сотрудники кафедры геофизики и геоинформационных технологий Казанского федерального университета в рамках проекта по поиску подземных трубопроводов на территории Альметьевского района Республики Татарстан создали карту всех подземных коммуникаций, находящихся на исследуемом участке.
«Мы проводим геофизические работы по заказу ПАО «Татнефть», – сообщил руководитель проекта, доцент кафедры геофизики и геоинформационных технологий ИГиНГТ Булат Насыртдинов. – Наша задача – выявление и точное картирование всех существующих подземных коммуникаций: действующих и недействующих нефтепроводов, газопроводов, водоводов и других инженерных сетей».
Ввиду того, что активная добыча «черного золота» в Татарстане ведется, начиная с 1950-х годов прошлого века, пояснил геофизик, в нефтедобывающих районах на определенных территориях наблюдается очень высокая плотность пересекающихся подземных трубопроводов разного назначения. Они находятся преимущественно на глубине от 2 до 8 метров.
«Иногда на участке размером 10 на 10 метров мы обнаруживаем полтора десятка труб разного назначения, проложенных на разной глубине в различных направлениях. Такая плотность коммуникаций характерна лишь для старых нефтедобывающих регионов», – сказал доцент ИГиНГТ.
При прокладке новых коммуникаций возникают проблемы, связанные с обнаружением старых.
«Из-за отсутствия точной карты расположения различных трубопроводов при проведении земляных работ часто повреждаются старые трубы. Это приводит к авариям, экологическим последствиям и перебоям в снабжении населения газом и водой», – сообщил Б.Насыртдинов.
Он отметил, что часть коммуникаций проложена не так, как указано в планах ввиду особенностей рельефа местности. Причем под землей есть и очень старые, металлические трубы (некоторые из них были проложены еще в 1960‑е годы), и современные, изготовленные из спецпластика. В связи с этим учеными ИГиНГТ был разработан комплексный подход к обнаружению трубопроводов, сочетающий разные геофизические методы исследования.

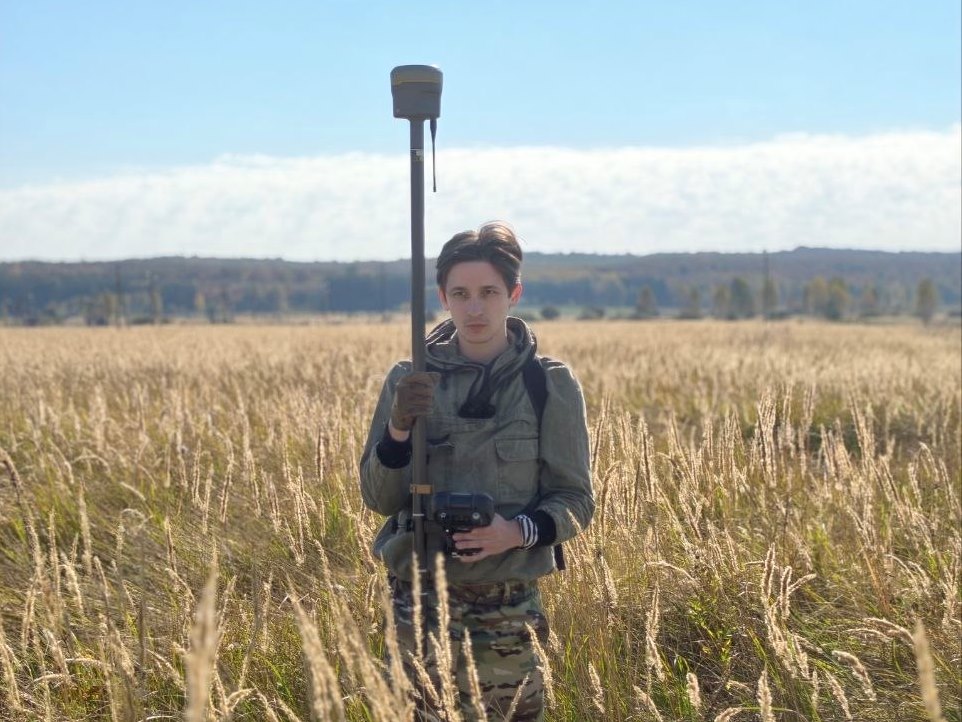

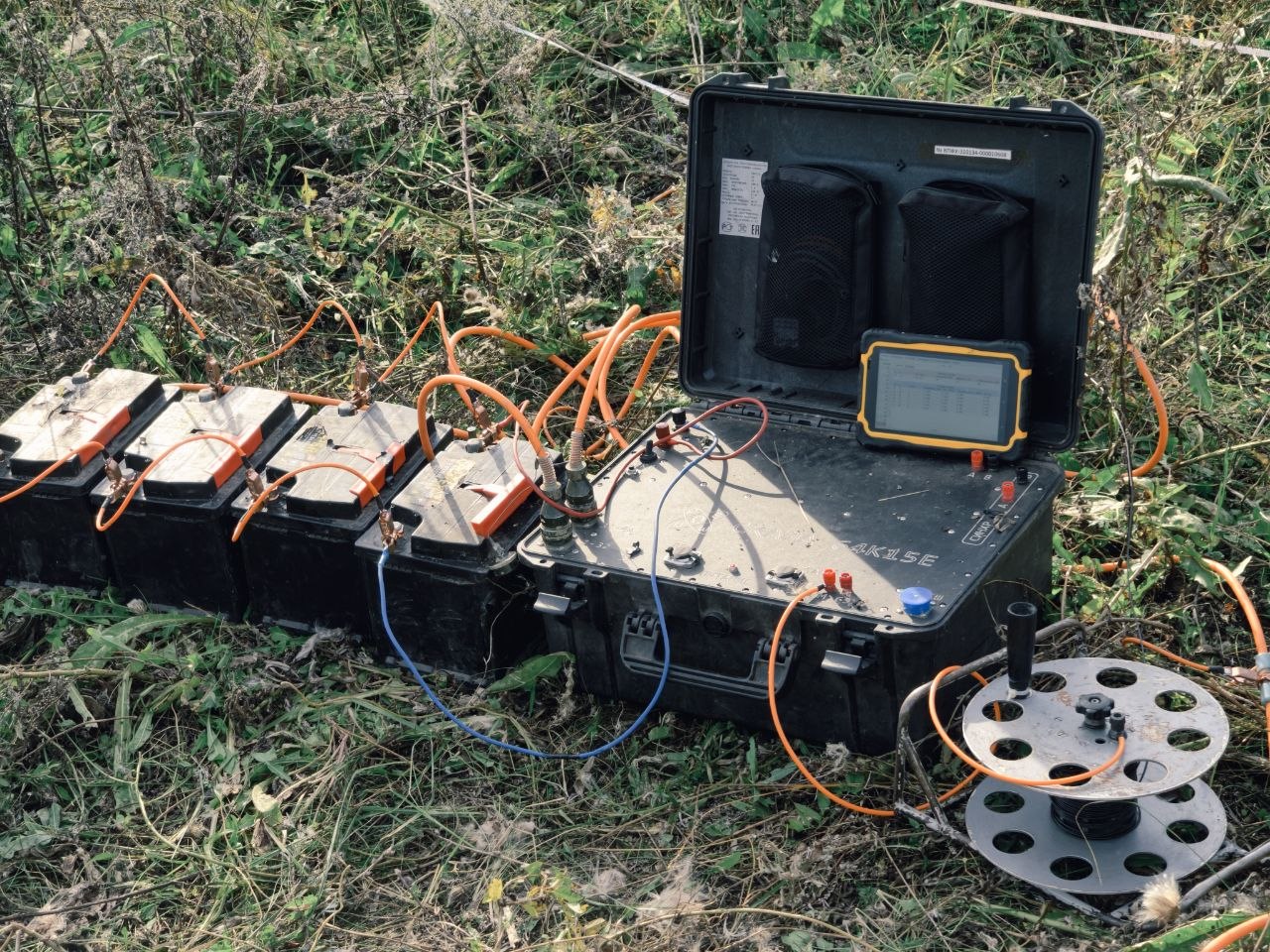

«Магниторазведка достаточно чувствительна к металлическим трубам, она помогает находить старые коммуникации. Современные трубы обнаружить сложнее. Для этого мы используем георадарные исследования, которые позволяют выявлять объекты под землей, в том числе пластиковые трубы. С помощью электроразведки (включая электротомографию) можно определить изменения электрического сопротивления грунта, что помогает обнаруживать любые типы труб. Благодаря сочетанию нескольких методов нам удается точно выяснить, где находятся те или иные трубопроводы», – рассказал он.
По результатам проведенных работ была создана цифровая карта коммуникаций с привязкой к местности.
«Мы картировали достаточно большую территорию, ее размер 500 на 500 метров. Кроме того, были детально исследованы два участка размером 50 на 50 метров, там точность определения положения труб составила несколько сантиметров. В будущем планируем построение 3D-моделей отдельных зон с помощью георадиолокации и электротомографии», – пояснил доцент ИГиНГТ.
По мере картирования новых территорий цифровая карта будет дополняться.
«Мы создаем комплексную технологию поиска подземных трубопроводов на различных территориях, которая будет включать рекомендации по безопасной прокладке новых коммуникаций без повреждения старых», – обобщил он.
Б.Насыртдинов подчеркнул, что уникальность создаваемой технологии заключается в том, что она позволяет искать и уточнять расположение трубопроводов в сильно осложненных техногенных условиях.
Автор: Лариса Бусиль, фото: Фагим Гараев
